Исследование разнообразного мира технологий разливочных машин

В современном автоматизированном оборудовании для розлива используются специализированные механизмы дозирования, в том числе гравитационные, поршневые, весовые, вакуумные и объемные расходомеры, для достижения точной подачи жидкости во время операций по переработке напитков, фармацевтических, химических и промышленных предприятий. Выбор подходящей системы розлива требует оценки вязкости жидкости, геометрии контейнера, требований к заданной скорости, стандартов бесконтактной гигиены и возможностей автоматизации CIP/SIP, чтобы обеспечить долгосрочную эффективность и минимальное время простоя.

Оглавление

• Обзор классификации разливочных машин

• Ключевые технологии розлива

• Улучшения, на которые были рассчитаны или разрабатываются существующие машины

• Выбор подходящей разливочной машины

Обзор классификации разливочных машин

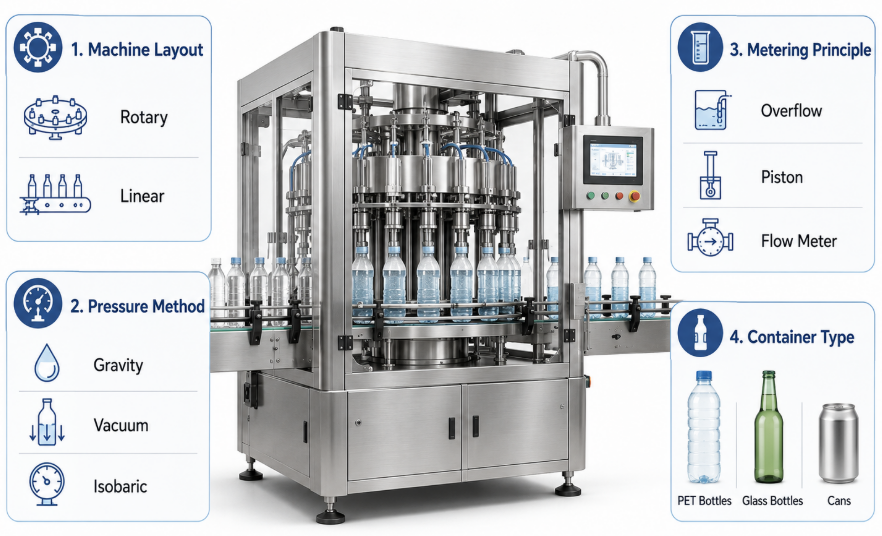

Систематическая классификация современных технологий разливочных машин основана на основных рабочих параметрах, включая динамику обработки контейнеров, давление наполнения, принципы объемного дозирования и целевой стиль контейнера.

На предприятиях промышленной переработки используется широкий спектр автоматизированных устройств для обработки жидкостей. Понимание того, как работает каждая разливочная машина в специализированной производственной среде, требует классификации этих систем по принципам физического дозирования. Наиболее фундаментальное разделение в конструкции разливочных машин отделяет системы непрерывного вращения от линейных систем индексации. Конфигурации ротационных разливочных машин разработаны для автоматизированных линий с высокой пропускной способностью, где непрерывное движение контейнеров обеспечивает точное заполнение со скоростью, превышающей сотни контейнеров в минуту. И наоборот, линейные разливочные машины обеспечивают модульную гибкость, меньшие первоначальные капиталовложения и более быструю смену формата, что делает их хорошо подходящими для средне- и мелкосерийного производства.

Кроме того, динамика атмосферы и давления определяет, как разливочная машина управляет перекачкой жидкости в жесткие или полужесткие контейнеры. Атмосферные машины для гравитационного розлива полагаются на статическое давление напора, что делает их оптимальными для сыпучих жидкостей со стабильной вязкостью. Модели машин для розлива с вакуумным усилителем создают перепад давления внутри контейнера, что предотвращает утечку в нежестких бутылках и способствует выравниванию уровня жидкости. Системы розлива с изобарическим давлением или противодавлением создают в контейнере давление инертного газа перед раздачей жидкости, сохраняя уровень растворенной карбонизации во время розлива газированных напитков. Платформы объемных разливочных машин, оснащенные поршнями с сервоприводом или роторно-лопастными насосами, напрямую перекачивают высоковязкие пасты, гели и взвешенные твердые вещества, которые не могут течь только под действием силы тяжести.

С инженерной точки зрения интеграция современных разливочных машин зависит от согласования механического движения с динамикой жидкости. В конструкции рамы машины обычно используются сверхпрочные сплавы нержавеющей стали, способные выдерживать постоянную рабочую вибрацию и агрессивные химические промывки. Линия транспортировки контейнеров должна плавно синхронизироваться со звездочками или синхронизирующими винтами разливочной машины, чтобы исключить опрокидывание бутылок, разлив жидкости и нагрузку на горлышко. Понимание этих основополагающих классификаций позволяет инженерам по упаковке устанавливать базовые характеристики оборудования, адаптированные непосредственно к конкретному химическому составу продукта и требованиям производительности предприятия.

Принцип работы и динамика управления жидкостью . Физика работы машины для розлива под действием силы тяжести основана на установлении стабильного перепада давления между основным резервуаром для хранения продукта и атмосферой. Жидкость стекает по штоку наполнительного клапана под действием силы тяжести, как только контейнер прилегает к прокладке клапана. Когда жидкость достигает заливного отверстия, вытесненный воздух внутри контейнера выходит через внутреннюю вентиляционную трубку. Поток жидкости естественным образом прекращается, когда уровень жидкости достигает вентиляционного отверстия, обеспечивая стабильную высоту заполнения жидкости в различных внутренних объемах стеклянного контейнера.

Ключевые технологии розлива

В ключевых технологиях разливочных машин используются специализированные механические, гидравлические, пневматические и электронные механизмы дозирования, разработанные с учетом уникальных вязкостей жидкостей, материалов контейнеров и уровней карбонизации.

Анализ отдельных механизмов доставки жидкости показывает, почему определенные конфигурации разливочных машин доминируют в отдельных секторах рынка. Системы гравитационного розлива остаются краеугольным камнем розлива косметических средств и спиртных напитков благодаря их способности достигать одинаковой визуальной высоты линии розлива независимо от незначительных отклонений внутреннего объема стеклянной бутылки. В этих системах жидкость поступает в бутылку под низким атмосферным давлением до тех пор, пока не перекроет внутреннее возвратное отверстие. Излишки продукта затем рециркулируются обратно в центральный питающий резервуар. Это гарантирует, что каждая готовая бутылка на полке розничной торговли представляет собой идентичную визуальную линию жидкости, что имеет решающее значение для восприятия качества потребителем.

Для газированных жидкостей незаменима технология изобарического розлива с противодавлением. Газированные напитки требуют строгого выравнивания давления между чашей для продукта и целевым контейнером перед открытием жидкостного клапана. Создавая давление в контейнере с углекислым газом или газообразным азотом, соответствующее давлению в резервуаре с жидкостью, разливочная машина устраняет турбулентное пенообразование и предотвращает преждевременную дегазацию газа во время перекачки жидкости. Как только целевой объем достигнут, клапан закрывается, и медленный процесс вдыхания аккуратно стравливает остаточное давление в свободном пространстве перед тем, как контейнер распечатывается, обеспечивая стабильность пены и точное чистое содержание.

При переработке тяжелых паст, лосьонов или жидкостей, содержащих твердые частицы, поршневая разливочная машина прямого вытеснения обеспечивает непревзойденную объемную точность. Эти устройства втягивают отмеренный объем продукта в прецизионный цилиндр во время такта всасывания и выгружают его непосредственно в контейнер во время цикла такта. Кроме того, современные технологические линии все чаще включают в себя высокоточные автоматизированные решения для обработки жидкостей, такие как высокопроизводительное оборудование для розлива напитков , для обеспечения бесконтактного гигиенического объемного дозирования на высокоскоростных упаковочных линиях.

Чтобы лучше понять применение технологий в различных отраслях промышленности, рассмотрите следующие конкретные характеристики производительности:

1. Механика адаптации к вязкости : Стандартные системы гравитационного розлива безупречно работают с водоподобными жидкостями при давлении ниже 100 сП. Однако по мере увеличения сопротивления жидкости в густых пастах возникает необходимость в поршневой или роторно-лопастной разливочной машине для преодоления сопротивления сдвигу и трения в трубах без ухудшения структуры продукта.

2. Обращение с газом и сохранение растворенного кислорода . Усовершенствованные настройки изобарной разливочной машины сводят к минимуму поглощение растворенного кислорода во время перекачки жидкости. Вакуумные циклы предварительного вакуумирования удаляют окружающий воздух из бутылки перед заполнением ее инертным углекислым газом, что продлевает срок годности напитков премиум-класса.

3. Точность объёма и бесконтактное дозирование . В конструкции разливочной машины с расходомером отсутствуют механические движущиеся части в зоне контакта с продуктом. Электромагнитные датчики расхода или датчики Кориолиса непрерывно передают данные о массовом расходе в центральный ПЛК, прекращая поток жидкости через сверхбыстрые клапаны с пневматическим приводом при достижении точного целевого веса.

Рекомендации по техническому обслуживанию и профилактические процедуры : Поддержание высокой объемной точности поршневой наполнительной машины требует регулярной проверки динамических эластомерных уплотнительных колец. Со временем трение о стенку цилиндра приводит к разрушению уплотнения, что приводит к перепуску продукта и изменению объема заполнения. Операторы должны выполнять ежедневную проверку уплотнительных колец поршня, наносить смазочные материалы, пригодные для пищевых продуктов, во время обратной сборки и выполнять двухнедельные проверки калибровки с использованием калиброванных лабораторных весов для поддержания рабочих допусков в пределах ±0,25%.

Улучшения, на которые были рассчитаны или разрабатываются существующие машины

Текущие конструкции разливочных машин в значительной степени ориентированы на архитектуру гигиенических бесконтактных клапанов, полную автоматизацию очистки на месте (CIP) и стерилизации на месте (SIP), сервоприводное кинематическое управление и цифровую прогнозирующую диагностику Интернета вещей в рамках Индустрии 4.0.

В сфере эксплуатации автоматизированных систем розлива происходит быстрый технологический прогресс. Современные промышленные требования отдают приоритет безопасности пищевых продуктов, быстрой адаптации формата и снижению затрат на техническое обслуживание. Одним из основных технических усовершенствований в современных системах розлива является переход к конструкции бесконтактного жидкостного клапана. Традиционные сопла наполнительных клапанов полагались на физический контакт между нижней частью клапана и поверхностью контейнера, чтобы инициировать поток продукта. В современных сверхчистых конструкциях разливочных машин используются бесконтактные средства управления струей жидкости и расходомер, гарантирующие, что ни один компонент не коснется горлышка бутылки. Это полностью исключает риски перекрестного загрязнения и опасности перелома горлышка бутылки во время высокоскоростного розлива.

Автоматизация очистки на месте (CIP) и стерилизации на месте (SIP) представляет собой еще один важный шаг в эволюции разливочных машин. Для разливочных машин старого поколения требовался ручной демонтаж жидкостных каналов, блоков клапанов и коллекторов для ежедневной санитарной обработки. Современные конструкции разливочных машин включают в себя автоматизированные системы позиционирования стаканов CIP. Под управлением ПЛК пневматические приводы автоматически позиционируют коллекторные стаканы для санитарной обработки под каждым наполнительным соплом, создавая герметичный контур с замкнутым контуром. Дезинфицирующая жидкость, щелочные промывные жидкости и перегретый пар (до 135°C) автоматически проходят через внутренние трубопроводы, сокращая время ручного труда более чем на 80 %, обеспечивая при этом полностью отслеживаемое соблюдение микробиологической безопасности.

Кроме того, механические кулачковые направляющие и пневматические связи все чаще заменяются многоосными сервоприводами. В современной разливочной машине с сервоприводом профиль погружения сопла, скорость открытия жидкостного клапана и индексация контейнера программируются независимо через центральный сенсорный экран HMI. При переключении высоты или объема бутылки операторы просто выбирают предварительно сохраненный рецепт на HMI. Разливочная машина автоматически регулирует внутренние профили наполнения снизу вверх в соответствии с характеристиками вспенивания жидкости, что значительно снижает разбрызгивание продукта и время простоя при переналадке. Эти расширенные функции широко интегрированы в современные автоматизированные линии розлива, предназначенные для контрактных предприятий по упаковке нескольких продуктов.

Современные функциональные обновления существующих платформ промышленных разливочных машин включают:

1. Наполнение снизу вверх с сервоприводом : для управления жидкостями, склонными к аэрации или пенообразованию на поверхности, сопло разливочной машины перед дозированием опускается в основание контейнера. Затем сопло поднимается прямо синхронно с поднимающимся уровнем поверхности жидкости, удерживая кончик сопла погруженным чуть ниже границы жидкости, чтобы исключить захват воздуха.

2. Гигиеническая изоляция корпуса шкафа : Усовершенствованные системы машин для асептического розлива работают внутри чистых помещений с ламинарным потоком с HEPA-фильтром или изолированных шкафов с положительным давлением. Встроенные модули стерилизации парами перекиси водорода (VHP) постоянно обеззараживают внутреннюю среду птичника во время высокоскоростного производства.

3. Прогнозирующая диагностика интеллектуальных датчиков : массивы датчиков Интернета вещей, встроенные в главные приводы разливочной машины, контролируют температуру подшипников, частоту вибрации и падение давления воздуха в режиме реального времени. Алгоритмическая обработка кромок прогнозирует механический износ уплотнений клапанов и главных приводов до того, как произойдет катастрофический отказ, переходя от реактивной к прогнозирующей парадигме технического обслуживания.

Анализ дизайна и предпочтения рынка : Почему современные платформы разливочных машин имеют наклонные верхние поверхности и бескаркасные ограждения для чистых помещений? Отзывы европейских производителей продуктов питания и напитков показывают, что плоские горизонтальные поверхности задерживают стоячую воду и химические остатки после промывки под высоким давлением, способствуя росту бактериальной биопленки. Рамы современных разливочных машин имеют самоосушающиеся поверхности из нержавеющей стали 304/316L и электрические корпуса со степенью защиты IP69K, что соответствует строгим мировым стандартам гигиены.

Выбор подходящей разливочной машины

Выбор правильной разливочной машины требует тщательной оценки вязкости жидкости, целевой скорости производственной линии, структурных свойств контейнера, частоты замены и общей стоимости владения на протяжении всего жизненного цикла оборудования.

Инвестиции в коммерческую разливочную машину требуют баланса между непосредственными производственными задачами и долгосрочной эксплуатационной гибкостью. Основным инженерным показателем при выборе разливочной машины является поведение жидкости при температуре окружающей среды и температуре обработки. Неньютоновские жидкости, такие как тиксотропные краски или разжижающие при сдвиге соусы, демонстрируют изменение профиля вязкости под воздействием сил сдвига внутри линий подачи. Инженеры по упаковке должны оценить, обеспечивает ли машина гравитационного розлива достаточную скорость потока или необходим поршень объемного действия или перистальтическая машина для наполнения, чтобы проталкивать продукт через дозирующий коллектор без изменения структурных свойств жидкости.

Вторичные критерии выбора включают размеры контейнера, геометрию горловины и физические ограничения по материалу. Легкие пластиковые бутылки из ПЭТ требуют деликатного обращения в высокоскоростной роторной разливочной машине, чтобы предотвратить коробление боковых стенок во время контакта с клапаном. Стеклянные бутылки выдерживают высокие вертикальные нагрузки на горлышко, что делает их пригодными для сильного механического давления клапана, но они создают потенциальный риск фрагментации стекла, что требует использования автоматических систем промывки. Оценка динамики контейнеров позволяет убедиться, что выбранная разливочная машина оснащена соответствующими механизмами обработки контейнеров, такими как захваты с горловиной или поддерживающие опоры снизу вверх.

Кроме того, расчеты совокупной стоимости владения (TCO) должны выходить за рамки первоначальных капитальных затрат. Эксплуатационные расходы, включая потребление электроэнергии, потребность в сжатом воздухе, использование промывочной воды и замену комплектов уплотнений, существенно влияют на долгосрочную прибыльность. Внедрение универсальной технологии разлива жидкостей, разработанной с использованием быстросъемных компонентов, не требующих инструментов, сокращает время смены рецептов с часов до минут, максимизируя общую эффективность оборудования (OEE) на гибких производственных предприятиях с большим количеством смешанных продуктов.

При систематическом выборе промышленной разливочной машины для нового перерабатывающего предприятия инженеры должны применять следующий структурированный протокол:

1. Определение характеристик жидкости и картирование реологии : Проведите комплексные лабораторные испытания для измерения плотности продукта, кривых вязкости в зависимости от температуры обработки, поверхностного натяжения и распределения частиц по размерам. Сопоставьте эти данные с размерами отверстия клапана потенциальной разливочной машины, чтобы предотвратить засорение или ухудшение сдвига жидкости.

2. Анализ пропускной способности и балансировки линий . Рассчитайте требуемую скорость контейнера в минуту (CPM) на основе годовых показателей производительности и структуры смен. Убедитесь, что номинальная мощность выбранной разливочной машины превышает производительность продувки выше по потоку и производительности укупорки ниже по потоку на 10–15 %, чтобы поддерживать сбалансированную кинетику линии, не вызывая голодания оборудования ниже по потоку.

3. Оценка гибкости и переналадки : Оцените механические этапы, необходимые для переключения между бутылками разных размеров и рецептами жидкостей. Современная разливочная машина, оснащенная цифровыми сервоприводами и быстросменными звездочками с цветовой маркировкой, сводит к минимуму время простоя, делая короткие производственные циклы экономически выгодными.

В заключение, выбор оптимальной разливочной машины зависит от согласования принципов механического дозирования с реологией жидкости и ограничениями упаковочной тары. Независимо от того, используете ли вы надежную машину гравитационного розлива для прозрачных напитков, прецизионную поршневую машину для розлива густых вязких паст или сложную машину для розлива с расходомером для гибкой обработки продуктов высокой чистоты, тщательный анализ рабочих переменных гарантирует максимальную эффективность производства, соблюдение нормативных требований по гигиене и надежную долгосрочную производительность.
