Машина для розлива сока работает посредством синхронизированного, многоступенчатого автоматизированного рабочего процесса, включающего подачу контейнеров, термическую или химическую стерилизацию, прецизионное объемное дозирование, укупорку при атмосферном давлении или горячем розливе и встроенное охлаждение контейнера. Современная архитектура промышленной упаковки использует высокоточные поворотные клапаны наполнения, электромагнитные расходомеры непрерывного действия и синхронизацию программируемого логического контроллера (ПЛК) для поддержания строгого контроля температуры жидкости, минимизации поглощения растворенного кислорода, устранения рисков микробиологического загрязнения и достижения скорости непрерывного производства, превышающей 24 000 бутылок в час.
Основные компоненты и их функциональные роли
Последовательная работа через станции обработки
Системы управления и автоматизация интеллекта
Требования к техническому обслуживанию и оптимизация производительности
Высокопроизводительная машина для розлива соков основана на тесно интегрированной серии специализированных механических, пневматических и электронных узлов, предназначенных для работы с жидкостями различной вязкости, от прозрачного яблочного сока без мякоти до составов апельсинов с высоким содержанием мякоти и тропических нектаров. Как инженеры-инженеры в области автоматизации упаковки жидкостей, мы проектируем эти основные узлы так, чтобы они выдерживали жесткие температурные условия, непрерывные циклы санитарии CIP и процедуры абразивной промывки.
Узел подачи и ориентации бутылок перемещает необработанные ПЭТ-преформы или предварительно отформованные бутылки в главную систему передачи звездообразного колеса с помощью высокоскоростных воздушных конвейеров, оснащенных фильтрацией HEPA. В современных высокоэффективных операциях интеграция усовершенствованной машины для выдувания, розлива и укупорки апельсинового сока исключает ручную загрузку контейнеров за счет прямого объединения выдувания контейнеров и транспортировки бутылок в единый синхронизированный стерильный цикл.
В промывочной турели используются захваты из нержавеющей стали, которые переворачивают бутылки на 180 градусов над специальными распылительными форсунками. В зависимости от кислотности сока, стандартов пастеризации и требований к горячему розливу эти форсунки подают стерильный воздух, озонированную воду или туман перекиси водорода, обеспечивая стерильность внутренней части контейнера до попадания жидкости.

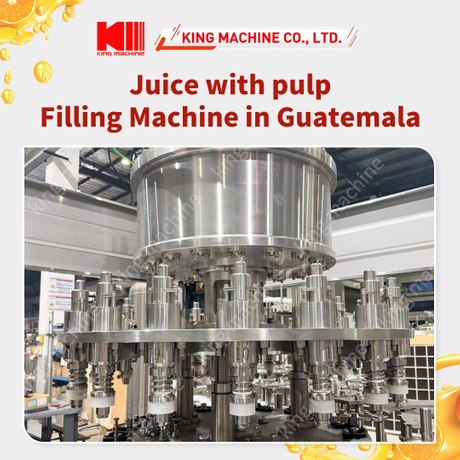

Сердце машины для розлива сока состоит из электронных магнитных расходомерных клапанов или механических внутренних трубок возвратного воздуха с самотеком. Электромагнитные расходомеры позволяют бесконтактно дозировать жидкость с объемной точностью, превышающей 99,85 процента, предотвращая контакт клапана с краями контейнера и исключая риск перекрестного загрязнения.
Структурная архитектура этих внутренних модулей должна сочетать строгие гигиенические стандарты с высокой механической прочностью. В таблице ниже представлены основные механические характеристики, обычно встроенные в промышленные платформы для упаковки жидкостей:
Компонентная подсистема | Конструкционный материал | Оперативный механизм | Ключевой показатель эффективности |
Звездочка подачи | Сверхвысокомолекулярный полиэтилен (СВМПЭ) | Синхронный карманный трансфер с поддержкой шейного зажима | Отсутствие задиров контейнера на скорости > 30 000 бутылок в час |
Промывка захватов | Нержавеющая сталь AISI 316L | Вертикальная инверсия на 180 градусов с кулачковым приводом | Полный 3-секундный цикл слива на контейнер |
Матрица наполняющего клапана | Уплотнения из нержавеющей стали AISI 316L/ПТФЭ | Бесконтактный магнитный расходомер или механическое противодавление | Точность дозирования в пределах ±0,15% изменения объема. |
Укупорочная головка в сборе | Закаленная нержавеющая сталь с магнитными муфтами | Сервоприводная передача крутящего момента с магнитным гистерезисом | Повторяемость крутящего момента в пределах ±0,2 Нм |
При оценке решений клиентов о покупке на мировых рынках промышленные клиенты превыше всего отдают приоритет объемной точности и возможности безразборной мойки. На европейских перерабатывающих предприятиях стандартные спецификации требуют использования контактных поверхностей из 316L, шероховатости поверхности Ra < 0,4 мкм и полностью автоматизированных возвратных стаканов CIP. Мы разрабатываем наши петли для контакта с жидкостью с наклонными дренажными путями и геометрией с нулевой мертвой зоной специально для удовлетворения этих строгих требований к стерильности.
Совет по стерилизации : Регулярная проверка прокладок клапанов из пищевого этилен-пропиленового каучука и витона каждые 500 часов работы предотвращает накопление микротрещин и микроутечку жидкости во время термических циклов CIP под высоким давлением.
Непрерывная работа высокоскоростной машины для розлива сока осуществляется в синхронизированной последовательности вращения, при которой контейнеры проходят этапы ополаскивания, термического дозирования, укупорки и охлаждения горлышка в условиях жесткой санитарной изоляции. Каждая станция обработки работает под звездчатым механизмом передачи с согласованным шагом, исключающим механические удары и предотвращающим проливание жидкости при скорости линии до 36 000 бутылок в час.
Движение контейнера основано на выравнивании угла наклона с помощью сервопривода, при котором зажимы горлышка с принудительным зацеплением плавно пропускают бутылки между звездочками, не изменяя высоту или ось бутылки. Электронная коробка передач координирует регулировку скорости между станциями продувки, промывки и заправки на этапах увеличения и уменьшения скорости.
Во время горячего розлива сок поступает в контейнеры при температуре пастеризации от 85°C до 92°C, что обеспечивает естественную термическую стерилизацию внутренней части контейнера. Постоянный контур рециркуляции поддерживает температуру жидкости внутри основной чаши резервуара, автоматически возвращая сок с пониженной температурой обратно в пастеризатор мгновенного действия.
Роторная укупорочная станция накладывает пластиковые винтовые крышки или алюминиевые колпачки с помощью укупорочных головок с магнитным гистерезисом, которые обеспечивают точное давление при верхней нагрузке и крутящий момент приложения. Для полной интеграции линии использование автоматизированного интегрированного блока выдува-наполнения-укупорки гарантирует, что свеженаполненные горячие контейнеры будут перемещаться непосредственно к укупорке в течение миллисекунд, сохраняя стерильность свободного пространства контейнера.
Понимание тепловых и кинетических сдвигов в зоне наполнения имеет жизненно важное значение для эффективности работы. Последовательность обработки можно разделить на четыре определенных рабочих этапа:
Подача и термическая предварительная подготовка : Контейнеры промываются воздухом, одновременно подвергаясь структурной стабилизации, чтобы выдержать тепловой удар от попадания жидкости.
Объемное дозирование и рециркуляция : высокоскоростные клапаны наполнения открываются одновременно, измеряя массу или объем жидкости, в то время как постоянные термодатчики проверяют, остается ли сок при температуре выше 85°C.
Впрыск азота в свободное пространство или впрыск пара : инертный газ или насыщенный пар вытесняет остаточный кислород из свободного пространства, чтобы предотвратить окисление витаминов и ухудшение цвета.
Герметическое укупоривание и инверсия контейнера : магнитные укупорщики накладывают герметичные крышки под контролируемым крутящим моментом, после чего следует этап наклона бутылки на 180 градусов, чтобы позволить горячему соку стерилизовать внутреннюю поверхность крышки.
Почему современные инженерные стандарты отдают предпочтение вращательному подвешиванию горлышка бутылки, а не нижней ленточной транспортировке? На высокоскоростных производственных линиях, работающих с легкими ПЭТ-контейнерами, транспортировка с опорой на основание приводит к разрушению панели под воздействием термической нагрузки. Подвешивая ПЭТ-бутылки за их жесткие горловые кольца во время ополаскивания, наполнения и укупорки, структурная целостность остается неизменной независимо от изменений толщины стенок.
Современные платформы машин для розлива соков объединяют передовые архитектуры промышленной автоматизации для координации механического движения, управления жидкостями, протоколов безопасности и мониторинга качества. Центральная нервная система машины состоит из высокопроизводительного программируемого логического контроллера (ПЛК), подключенного через протоколы промышленного Ethernet (например, PROFINET или EtherCAT) к высокоскоростным сервоприводам, расходомерам, пневматическим коллекторам и модулям безопасности.
Человеко-машинный интерфейс (HMI) оснащен интуитивно понятным графическим сенсорным экраном, позволяющим операторам выбирать предварительно сконфигурированные рецепты продуктов с подробным указанием объема наполнения, целевой температуры пастеризации, скорости линии и крутящего момента укупорки. Многоуровневый контроль доступа пользователей ограничивает настройку системы авторизованными инженерами по автоматизации, обеспечивая соблюдение эксплуатационных требований.
Системы непрерывного обзора и встроенные датчики контролируют уровень наполнения контейнера, наклон крышки, целостность уплотнения и температуру жидкости на полной производственной скорости. Контейнеры, не соответствующие требованиям, приводят в действие высокоскоростные пневматические толкатели отбраковки, которые удаляют дефектные единицы, не прерывая поток основной линии.
Защитные двери с блокировкой и кодируемыми магнитными переключателями немедленно останавливают движение машины, если панели доступа открываются во время работы. Контуры аварийной остановки мгновенно сбрасывают пневматическое давление, изолируют паропроводы и контуры высокотемпературной жидкости для защиты эксплуатационного персонала.
Стандарты промышленной автоматизации требуют структурированного отслеживания данных за каждую смену обработки. Ниже приведен обзор показателей мониторинга, отслеживаемых архитектурой ПЛК:
Мониторинг домена | Тип датчика/инструмента | Функция обработки | Автоматизированный ответ ПЛК |
Температура жидкости | Двойные термометры сопротивления PT100 | Контролирует температуру наполняющего резервуара сока | Направляет сок в пастеризатор, если температура падает < 85°C. |
Объемное дозирование | Электромагнитный расходомер (ЭДС) | Отслеживает скорость потока и совокупный объем дозирования. | Закрывает катушку срабатывания клапана подачи жидкости при достижении целевого объема. |
Наличие и выравнивание крышки | Камера технического зрения высокого разрешения / фотоэлектрическая | Проверяет высоту крышки, наличие и наличие поперечной резьбы. | Срабатывает расположенный ниже по потоку пневматический отводной рычаг |
Очистка на месте (CIP) | Датчики проводимости и расхода | Подтверждает концентрацию щелочи и кислоты для полоскания | Автоматическая маршрутизация циклов ополаскивания обратно на установку CIP |
С точки зрения эксплуатационного проектирования европейские и североамериканские производители напитков все чаще требуют полной интеграции телеметрии с корпоративными ERP-системами. Промышленные заказчики стремятся свести к минимуму время смены партии и исключить потери продукта при смене рецептов. Интеграция автоматической регулировки высоты наполнения в зависимости от рецепта и самоосушающихся коллекторных коллекторов позволяет быстро переключать продукт с апельсинового сока с мякотью на прозрачные изотонические напитки менее чем за 15 минут.
Поддержание максимальной производительности, высокой эффективности и постоянной стерильности на протяжении всего жизненного цикла машины для розлива соков требует структурированных процедур профилактического обслуживания и строгого соблюдения санитарных норм. Пренебрежение профилактическим обслуживанием приводит к дрейфу объема жидкости, разрушению уплотнений, повышенному проценту брака и потенциальному риску микробиологического загрязнения, которое может привести к нарушению работы всей производственной партии.
Внедрение эффективного графика технического обслуживания обеспечивает долговечность эксплуатации и сводит к минимуму незапланированные простои оборудования. Следующие структурированные протоколы определяют основные интервалы обслуживания:
Ежедневные эксплуатационные проверки (запуск и остановка смены) :
Выполните полную термическую дезинфекцию «Очистка на месте» (CIP) и «Стерилизация на месте» (SIP) (промывка горячей водой 85°C или паром).
Проверьте перепад давления в фильтре HEPA воздушного конвейера, чтобы гарантировать нулевое загрязнение воздуха твердыми частицами.
Осмотрите звездочки, захватывающие шею, и направляющие пластины бутылок на предмет физического износа или скопления мусора.
Еженедельное техническое обслуживание механического и пневматического оборудования :
Проверьте значения давления пневматического регулятора и очистите влагоуловители на главных линиях подачи воздуха.
Смажьте центральные подшипники поворотной башни и редукторы главного привода смазочными материалами, пригодными для пищевых продуктов (соответствующими стандарту NSF H1).
Проверьте магнитные гистерезисные муфты укупорочной головки на предмет равномерного снятия крутящего момента.
Ежемесячная точная калибровка и обслуживание уплотнений :
Калибровка электромагнитных расходомеров и датчиков массового расхода по измерениям на физических весах.
Осмотрите внутренние резиновые прокладки, диафрагмы из ПТФЭ и уплотнительные кольца во всех узлах наполнительных клапанов.
Проверьте датчики защитной блокировки, кнопки аварийной остановки и высокоскоростные затворы для мгновенного реагирования.
Ежегодный капитальный ремонт и замена компонентов :
Замените все уплотнительные кольца контакта с жидкостью, динамические уплотнения вала и прокладки чашек CIP.
Проведите полную тепловизионную проверку электрических шкафов управления для обнаружения незакрепленной проводки или перегрева приводов.
Повторно выровняйте передаточные револьверные головки главного звездочки с помощью лазерных оптических инструментов, чтобы сохранить точный шаг центральной линии.
Совет по повышению эксплуатационной эффективности : интеграция автоматических распылительных шаров CIP и динамических возвратных насосов CIP в основную раму машины снижает расход химикатов на промывку на 22 процента, одновременно сокращая общее количество циклов смены санитарной обработки до 30 минут за смену.
Таким образом, передовая машина для розлива соков представляет собой высокотехнологичное сочетание точного машиностроения, гидродинамики и современной промышленной автоматизации. Благодаря интеграции синхронизированной обработки контейнеров, контроля термической пастеризации, стерильного объемного дозирования и интеллектуальных систем укупорки современные упаковочные предприятия достигают чрезвычайной эффективности работы, сохраняя при этом вкус продукта и срок годности. Инвестиции в конструкцию из высококачественной нержавеющей стали, автоматизированные протоколы безразборной мойки и современные блоки продувки, наполнения и укупорки обеспечивают долгосрочную эксплуатационную надежность, самую низкую совокупную стоимость владения и полное соответствие строгим мировым стандартам безопасности пищевых продуктов.
