Машины для розлива пищевого масла: качество, надежность, производительность

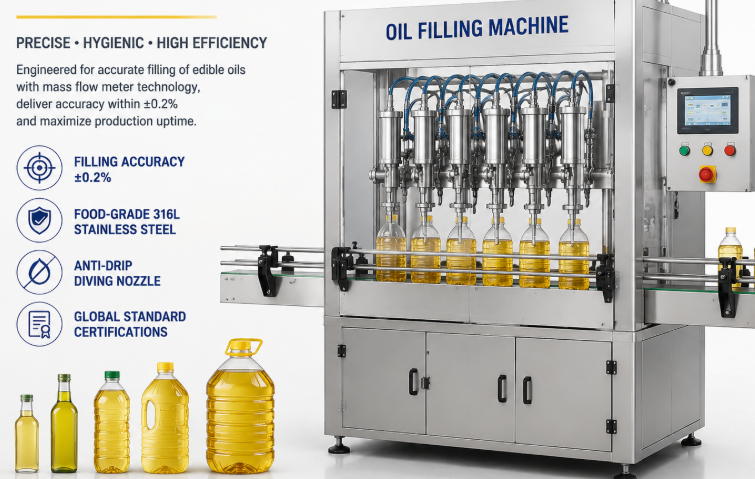

Высокопроизводительные машины для наполнения бутылок пищевым маслом оснащены прецизионными массовыми расходомерами или поршневыми механизмами с сервоприводом, прочной конструкцией из пищевой нержавеющей стали 316L и противокапельной технологией погружного сопла, обеспечивающей точность наполнения в пределах ± 0,2%, исключающую отходы продукта, обеспечивающую гигиеническое соответствие мировым стандартам сертификации и максимально увеличивающую время безотказной работы предприятий по переработке продуктов питания с высокой вязкостью.

Оглавление

1. Введение и рыночный контекст

2. Архитектурные основы маслозаливных машин

3. Ключевые инженерные особенности для обеспечения качества и гигиены

4. Оптимизация производительности и эксплуатационной надежности

5. Региональные стандарты и предпочтения европейского рынка

6. Сравнительная таблица технических характеристик оборудования

7. Выводы и стратегические рекомендации

Введение и рыночный контекст

Автоматическая машина для розлива масла — это важное промышленное решение, предназначенное для точного дозирования, дозирования и упаковки пищевых жиров и масел в строгих гигиенических условиях.

Мировая индустрия пищевого масла работает под строгим надзором со стороны регулирующих органов, требуя беспрецедентного уровня точности, санитарии и эффективности. Руководители перерабатывающих предприятий и инженеры по упаковке постоянно сталкиваются с проблемами, связанными с различной вязкостью масла — от легкого подсолнечного и рапсового масла до плотного оливкового, пальмового и кокосового масел, температурным объемным расширением и строгими требованиями к защите от капель. Использование специализированного оборудования, такого как высокоскоростная машина для наполнения маслом, обеспечивает минимальную потерю продукта, постоянный уровень наполнения и абсолютную структурную целостность контейнеров из стекла, ПЭТ и ПЭВП.

Производительность современных предприятий по розливу масел во многом зависит от минимизации простоев и интервалов замены линий. Передовые линии розлива имеют модульную архитектуру, позволяющую беспрепятственно обрабатывать контейнеры различных размеров: от розничных стеклянных бутылок емкостью 250 мл до 5-литровых ПЭТ-кувшинов, а также сверхмощных промышленных бочек. Чтобы изучить универсальные конфигурации упаковочного оборудования, применимые к более крупным промышленным масштабам, операторы часто анализируют автоматические системы линий розлива промышленных жидкостей, чтобы понять механические принципы высокопроизводительного распределения жидкости.

Требования рынка также диктуют, что оборудование должно исключать воздействие атмосферного кислорода на этапе наполнения. Системы продувки азотом часто встраиваются в цикл наполнения для вытеснения кислорода, предотвращения окисления масла и значительного продления срока годности продукта. Следовательно, инвестиции в современное оборудование для упаковки жидкостей напрямую коррелируют с увеличением прибыли, постоянством бренда и соблюдением нормативных требований.

Совет по эксплуатации – температурная компенсация : Пищевые масла подвергаются термическому расширению примерно от 0,07% до 0,09% на градус Цельсия. Современные системы наполнения должны включать в себя измерение температуры в реальном времени и автоматическую объемную компенсацию в рамках программы управления ПЛК, чтобы поддерживать точное дозирование нетто-массы при колебаниях температуры окружающей среды на предприятии.

Архитектурные основы маслозаливных машин

В машинах для наполнения маслом используются три основные схемы дозирования: объемное поршневое наполнение с сервоприводом, наполнение с помощью электромагнитного/массового расходомера и электронное наполнение по весу нетто.

Выбор подходящего механизма наполнения сердцевины является важным первым шагом при проектировании линии. В объемных поршневых системах используются прецизионные цилиндры и поршни с сервоуправлением для всасывания и вытеснения точного объема масла. Поршневые наполнители превосходно справляются с вязкими продуктами и обеспечивают надежную работу в сложных условиях окружающей среды. Однако, поскольку они измеряют по объему, изменения плотности, вызванные изменениями температуры окружающей среды, требуют корректировки калибровки для обеспечения точного дозирования в течение длительных производственных смен.

Технология наполнения расходомеров, в частности массовые расходомеры Кориолиса, стала предпочтительным решением для операций по производству пищевого масла премиум-класса. Измерители Кориолиса напрямую измеряют массу жидкости, а не объем, что делает систему невосприимчивой к колебаниям температуры, плотности и вязкости. Это приводит к точности заполнения от ±0,1% до ±0,2%. Кроме того, системы массового расходомера не содержат движущихся механических частей, контактирующих с продуктом, что значительно снижает механический износ и упрощает автоматизированные процедуры мойки на месте (CIP).

Системы наполнения по весу нетто непрерывно взвешивают каждый контейнер во время выдачи с использованием высокоскоростных тензодатчиков. Заправочный клапан работает в два этапа: высокоскоростное наполнение, за которым следует точная струйная подача. Этот механизм гарантирует доставку точного веса нетто, указанного на этикетке продукта, что делает его идеальным для контейнеров большой емкости, таких как контейнеры от 5 до 20 л. Для перерабатывающих предприятий, которым требуется высокая производительность и специализированная обработка контейнеров, внедрение автоматизированного оборудования для наполнения жидкостью гарантирует точный контроль веса при сохранении постоянной рабочей скорости.

Сравнение ключевых архитектур дозирования

1. Заполнение сервопоршня: высокая механическая сила, отлично подходит для густых ненагретых масел, простота механического обслуживания, умеренные первоначальные капитальные затраты.

2. Заполнение с помощью массового расходомера: бесконтактное измерение массы, самокомпенсация изменений плотности и температуры, минимальное обслуживание, превосходная скорость наполнения.

3. Заполнение тензодатчиков нетто: гарантия абсолютной точности веса, невосприимчивость к изменениям веса контейнера, идеально подходит для средних и больших контейнеров для массовых грузов.

Информация о техническом обслуживании — целостность уплотнений : уплотнения из витона и ПТФЭ необходимы для применений с пищевым маслом. Стандартные уплотнения из NBR разрушаются под воздействием жирных кислот в течение длительного времени, что приводит к микроутечкам и залипанию штока клапана. Проверяйте и заменяйте уплотнения пневматических клапанов каждые 2000 часов работы.

Ключевые инженерные особенности для обеспечения качества и гигиены

Линии розлива пищевого масла высшего уровня включают в себя погружные насадки снизу вверх, активные вакуумные капельные коллекторы, санитарные трубопроводы из 316L и автоматизированные циклы безразборной мойки, чтобы гарантировать строгую чистоту продукта.

Обращение с маслом требует принятия особых технических решений для предотвращения разбрызгивания, пенообразования и капания во время высокоскоростного наполнения. Основной особенностью является система ныряющих сопел снизу вверх с сервоприводом. Форсунка опускается на дно контейнера перед началом дозирования и поднимается синхронно с поверхностью жидкости. Благодаря этому контролируемому подъему кончик сопла остается погруженным чуть ниже уровня масла, предотвращая вовлечение воздуха, образование пузырей на поверхности и попадание брызг на горлышко бутылки, что в противном случае может поставить под угрозу последующее укупоривание и индукционную герметизацию.

Не менее важно предотвратить капание после заполнения. Капли масла на резьбе контейнера приводят к загрязнению бутылки, соскальзыванию крышки и загрязнению последующей упаковки. Современные форсунки оснащены пневматическими запорными клапанами с принудительным обратным всасыванием или желобами для сбора капель, которые автоматически выдвигаются под форсунки между циклами наполнения. Любые излишки масла немедленно втягиваются обратно в коллектор или собираются в рециркуляционном резервуаре, обеспечивая чистоту поверхностей бутылок на протяжении всего цикла упаковки.

С точки зрения санитарной техники все контактные поверхности должны быть изготовлены из сертифицированной нержавеющей стали AISI 316L с шероховатостью внутренней поверхности Ra < 0,8 мкм, чтобы исключить места размножения бактерий. Автоматизированные системы мойки на месте (CIP) позволяют горячей воде, щелочной промывке и дезинфицирующим промывкам циркулировать через заправочный блок без необходимости механической разборки. Оценивая интегрированное высокопроизводительное производственное оборудование, операторы предприятий часто ссылаются на комплексные решения для линий розлива , обеспечивающие комплексное соблюдение гигиенических требований в модулях ополаскивания, розлива, укупорки и маркировки.

Директивы по гигиеническому проектированию

1. Профиль сопла для дайвинга: многоступенчатые профили скорости (быстрое заполнение, медленное завершение) минимизируют турбулентное волнение поверхности.

2. Санитарные клапанные блоки: трехзажимные соединения и корпуса клапанов с нулевым зазором предотвращают образование застоя масла.

3. Защита окружающей среды: Корпуса HEPA с ламинарным потоком воздуха над зоной наполнения предотвращают загрязнение воздушной пылью.

Совет по гигиеническому обслуживанию : Всегда выполняйте термическую безразборную промывку при температуре 85°C, используя утвержденный пищевой раствор щелочного моющего средства после обработки нерафинированных или высоковязких масел, чтобы удалить отложения органической пленки из внутренних каналов жидкости.

Оптимизация производительности и эксплуатационной надежности

Оптимизация производительности при упаковке пищевого масла основана на непрерывном линейном или вращательном движении, быстрой смене контейнеров без инструментов и встроенном мониторинге с помощью ПЛК.

Эксплуатационная эффективность измеряется общей эффективностью оборудования (OEE). В высокоскоростных операциях розлива используются либо ротационные системы с высоким напором (со скоростью от 6000 до 24 000 бутылок в час), либо гибкие линейные системы (производительность от 1000 до 6000 бутылок в час). Роторные машины обеспечивают непрерывное движение контейнера с плавными кривыми ускорения, сводя к минимуму выплескивание жидкости на высоких скоростях линии. Линейные разливочные машины обеспечивают превосходную гибкость для предприятий, производящих продукцию нескольких размеров на одной линии, благодаря более низким затратам на оснастку и простой корректировке рецептуры.

Механизмы быстрой замены без использования инструментов жизненно важны для минимизации планового времени простоя. Современные разливочные платформы оснащены моторизованной регулировкой направляющих конвейера, шагом сопла и высотой наполнителя, управляемыми непосредственно с сенсорной панели HMI. Предварительно запрограммированные рецепты продуктов автоматически регулируют длину хода, скорость потока, профили погружения и скорость конвейера при выборе новой позиции с консоли оператора, сокращая время переналадки линии с часов до менее 15 минут.

Надежность еще больше повышается за счет прогнозной диагностики состояния, интегрированной в архитектуру управления машиной. Датчики вибрации на главных приводах, мониторинг тока в режиме реального времени на серводвигателях и датчики обнаружения застревания в линии предотвращают катастрофические механические неисправности. При возникновении незначительной неисправности, например отсутствия контейнера или смещения бутылки, система выполняет автоматический обход сопла, предотвращая подачу масла на конвейер и поддерживая работу линии без остановки.

Директива по техническому обслуживанию производительности : Регулярно проверяйте ремни ГРМ сервоприводов и механические ходовые винты каждый месяц. Убедитесь, что автоматические смазочные насосы поддерживают уровень чистой пищевой смазки во избежание механического износа узлов главного привода.

Региональные стандарты и предпочтения европейского рынка

Европейские покупатели отдают приоритет строгому соблюдению директив безопасности CE, высокой энергоэффективности, встроенной взрывозащищенности (ATEX) и экологически безопасному обращению с легкими контейнерами.

При поставке оборудования на европейские перерабатывающие предприятия или глобальные транснациональные корпорации, соблюдающие стандарты ЕС, проектирование оборудования должно соответствовать строгим структурным, безопасности и экологическим нормам. Конструкция оборудования должна включать маркировку CE, полностью закрытые защитные блокировки с защитой из поликарбоната или закаленного стекла, а также двухканальные реле безопасности в соответствии со стандартом EN ISO 13849-1. Операторы на этих рынках отдают предпочтение эргономичному дизайну, низкому уровню шума (<75 дБ) и легкому доступу для обслуживающего персонала.

Почему оборудование спроектировано таким образом: ключевые направления для клиентов

1. Структурная гигиена и возможность очистки: Европейские клиенты отдают предпочтение трубчатым шасси из нержавеющей стали с открытой рамой без горизонтальных плоских поверхностей, что предотвращает скопление промывочной воды и пыли.

2. Устойчивое обращение с легкой упаковкой: поскольку европейские директивы требуют сокращения использования пластика, современные маслоналивные машины должны работать с чрезвычайно тонкими ПЭТ-бутылками, не вызывая деформации контейнера во время зажима горлышка или укупоривания.

3. Энергоэффективность и интеллектуальное управление: высокоэффективные двигатели премиум-класса IE3/IE4, рекуперативные приводы и архитектуры управления ПЛК Siemens или Allen-Bradley с интерфейсами экспорта данных OPC-UA Industry 4.0 являются стандартными требованиями.

4. ATEX / Опции безопасности: Для предприятий, работающих с летучими маслами, экстрагированными растворителями, или работающих в опасных пылевых/газовых средах, обязательными конфигурациями являются взрывозащищенные электрические корпуса и взрывозащищенные двигатели.

Инженерный принцип – Цель проекта : Почему ведущие инженеры отдают предпочтение сервоприводам, расположенным сверху, а не механическим соединениям, расположенным снизу? Приводы верхнего монтажа изолируют чувствительные электрические и механические компоненты над линией наполнения, предотвращая попадание капель масла или промывочных жидкостей в корпуса приводов, тем самым увеличивая срок службы компонентов в четыре раза.

Сравнительная таблица технических характеристик оборудования

Подробные технические спецификации позволяют инженерным группам оценить структурную и электрическую совместимость до интеграции оборудования.

В приведенной ниже матрице представлены стандартные инженерные параметры для трех основных классов промышленных машин, что обеспечивает эмпирическую основу для документации по спецификациям закупок.

Выводы и стратегические рекомендации

Инвестиции в высококачественную машину для розлива пищевого масла в бутылки требуют баланса между точностью дозирования, гигиеническим дизайном, эксплуатационной гибкостью и общей стоимостью владения.

Подводя итог, можно сказать, что выбор правильной системы заправки маслом зависит от понимания характеристик вязкости жидкости, требований к таре и требуемой производительности производства. Внедрение массового расходомера или сервопоршневой технологии с погружными противокапельными форсунками обеспечивает точность наполнения в жестких пределах, значительно сокращая ежегодные потери продукта. Кроме того, соблюдение санитарных стандартов нержавеющей стали 316L и интеграция автоматизированных протоколов CIP обеспечивают полное соблюдение безопасности пищевых продуктов и защиту бренда.

При планировании расширения или модернизации линии инженеры по упаковке должны отдавать приоритет возможности замены без инструментов, надежному диагностическому контролю ПЛК и эргономичным функциям безопасности. Приводя технические характеристики машин в соответствие с долгосрочными производственными требованиями и европейскими стандартами безопасности, производственные предприятия могут добиться высокой эксплуатационной надежности, максимального повышения OEE и быстрого возврата капиталовложений.
