Как работает машина для розлива напитков?

Машина для розлива напитков работает в автоматизированной, высокосинхронизированной последовательности, в которой пустые контейнеры дезинфицируются, перемещаются по прецизионным конвейерным системам, заполняются заданными объемами жидкости с использованием механизмов давления, гравитации, изобарических или перистальтических дозаторов и немедленно закрываются крышками в строгих гигиенических условиях, чтобы обеспечить стабильность полки, точность объема и эффективность работы на высоких скоростях.

Оглавление

• Что такое машина для розлива напитков?

• Принцип работы машин для розлива напитков

• Системы перистальтических наполняющих насосов

Что такое машина для розлива напитков?

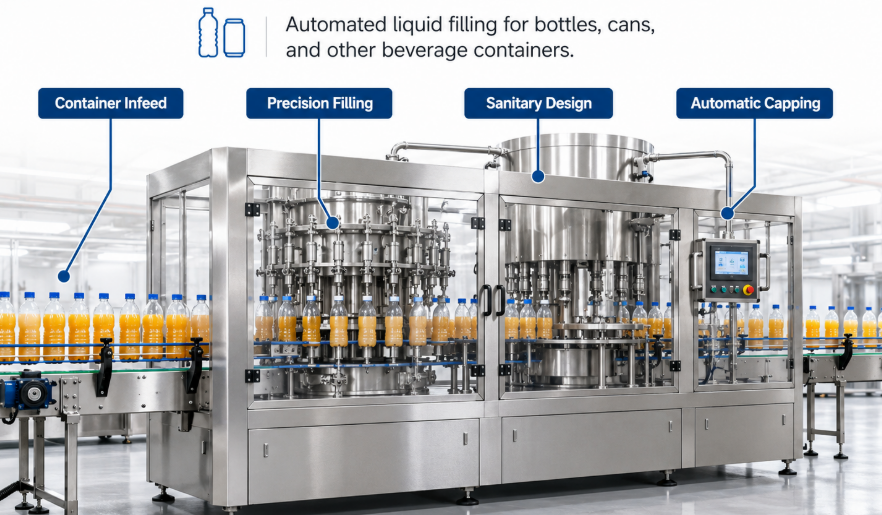

Машина для розлива напитков — это автоматизированная промышленная система, предназначенная для измерения, дозирования и запечатывания жидких продуктов в такие контейнеры, как стеклянные бутылки, ПЭТ-контейнеры, алюминиевые банки или пакеты, с высокой точностью и производительностью.

Функциональная основа машины для розлива напитков основана на сложной интеграции механических, пневматических, электрических и гидродинамических компонентов. В современных производственных линиях высокой производительности машина для розлива напитков функционирует как часть моноблочной или триблочной конфигурации, где промывка контейнеров, наполнение жидкостью и укупорка происходят в одном закрытом санитарном корпусе. Эти системы работают с разнообразными жидкими средами: от негазированной воды с низкой вязкостью и очищенными напитками до высоковязких жидкостей со взвешенной пульпой, а также газированных жидкостей, требующих работы с противодавлением. Подача контейнеров синхронизируется с помощью звездочек, синхронизирующих винтов и линейных или поворотных револьверных головок, которые обеспечивают точное позиционирование под отдельными наполнительными насадками без механической деформации или разлива жидкости.

При проектировании высокоэффективной машины для розлива напитков приоритет отдается гигиеническому дизайну, жесткости конструкции и возможности гибкой смены контейнеров. Компоненты, контактирующие с продуктом, такие как резервуары для хранения жидкости, заправочные клапаны, дозирующие цилиндры и подающие трубопроводы, изготовлены из высококачественной нержавеющей стали, такой как AISI 316L. В уплотнениях и прокладках используются эластомерные материалы пищевого качества, такие как EPDM, PTFE или Viton, чтобы выдерживать термические нагрузки и химическое воздействие во время циклов очистки на месте (CIP) и стерилизации на месте (SIP). Конструктивный каркас включает в себя водонепроницаемые корпуса со степенью защиты IP65 или IP67, наклонные дренажные поверхности и бескаркасные санитарные конструкции для предотвращения накопления биопленки и перекрестного загрязнения во время непрерывного многосменного производства.

С эксплуатационной точки зрения оценки промышленных клиентов часто фокусируются на точности управления потоком жидкости, уменьшении поглощения кислорода и энергоэффективности. Европейские и международные производители напитков последовательно отдают предпочтение разливочным платформам, оснащенным электромагнитно-магнитными индуктивными расходомерами или массовыми расходомерами (система Кориолиса), а не механическим поплавковым системам. Это предпочтение обусловлено потребностью в бесконтактном объемном наполнении, которое исключает механический износ, сводит к минимуму время простоя при обслуживании и позволяет быстро корректировать цифровые рецепты через человеко-машинный интерфейс программируемого логического контроллера (ПЛК). Усовершенствованные системы объединяют мониторинг уровня наполнения в режиме реального времени, автоматическую отбраковку дефектных контейнеров и высокоэффективные системы вакуумной деаэрации для поддержания точных уровней наполнения и продления срока годности продукта.

Меры предосторожности при техническом обслуживании и эксплуатационная гигиена: Регулярная проверка уплотнений наполнительного клапана, мембранных мембран и пневматических уплотнительных колец имеет решающее значение для предотвращения микроутечек и ухудшения объема наполнения. Циклы санитарной CIP-мойки должны выполняться при рекомендуемых концентрациях химикатов (от 1,5% до 2,0% каустической соды при 80°C) с последующей тщательной промывкой горячей водой. Для смазки механических приводов звездочек и индексирующих шестерен необходимо использовать исключительно пищевые смазочные материалы NSF H1, чтобы предотвратить риск загрязнения.

Принцип работы машин для розлива напитков

Принцип работы машины для розлива напитков основан на контролируемом перепаде давления, механическом или электронном срабатывании клапана, а также механизмах объемной или гравитационной перекачки жидкости для достижения одинакового уровня наполнения в контейнерах.

Чтобы понять механику работы машины для розлива напитков, процесс необходимо разделить на отдельные методики перекачки жидкости. Системы гравитационного наполнения используют атмосферное давление, когда резервуар для жидкости расположен над контейнерами. Когда клапан наполнения открывается при контакте с контейнером, гидростатическое давление заставляет напиток течь вниз в бутылку до тех пор, пока уровень жидкости не перекроет вентиляционную трубу, останавливая поток. Наполнение под давлением или наполнение противодавлением (изобарическое) используется для газированных напитков, таких как пиво, газированные безалкогольные напитки и игристый сидр. В изобарной машине для розлива напитков в контейнер сначала создается давление углекислого газа или азота, чтобы оно соответствовало давлению внутри чаши для продукта, предотвращая быструю дегазацию и чрезмерное пенообразование во время поступления жидкости. После установления равного давления подпружиненный или пневматический клапан жидкости открывается, обеспечивая плавный поток жидкости под действием силы тяжести, в то время как газ выходит через уравнительный канал.

Горячий розлив представляет собой еще один специализированный термический и механический принцип работы, широко применяемый при производстве кислых соков, чаев и функциональных спортивных напитков. При горячем розливе продукт подвергается термической обработке и подается в машину для розлива напитков при температуре от 85°C до 92°C. Машина непрерывно рециркулирует горячую жидкость через коллектор клапана, когда контейнеры отсутствуют, обеспечивая поддержание в зонах контакта жидкости необходимой температуры стерилизации. Когда бутылка входит в положение наполнения, клапан открывается и наполняет контейнер, а продувка паром или стерильным воздухом предотвращает попадание внешнего воздуха. Сразу после наполнения контейнер герметизируют и наклоняют или переворачивают для стерилизации внутренних поверхностей крышки с использованием остаточного тепла продукта, после чего он поступает в охлаждающий туннель для снижения термической нагрузки на конструкции ПЭТ-контейнера.

Выбор современного инженерного дизайна отражает строгие функциональные приоритеты, наблюдаемые на мировых рынках производства напитков. Конструкторы оборудования включают в себя пневматические приводы клапанов с приводом от цилиндров и подъемные опоры с сервоприводом для устранения механических ударов при подъеме контейнера. Клиенты неизменно отдают приоритет системам восстановления жидкости, точному профилированию расхода и электронному измерению уровня по сравнению с более старыми системами механических датчиков. Конфигурации высокого класса имеют двухскоростные профили наполнения: быстрый начальный поток для максимизации производительности, за которым следует медленная фаза вторичного замедления для предотвращения разбрызгивания и образования пены. Усовершенствованные системы включают в себя машины для розлива напитков, оснащенные блоками фильтрации стерильного воздуха (HEPA H14) над вращающейся разливочной каруселью, поддерживающими зону ламинарного потока с положительным давлением, которая защищает открытые потоки жидкости от частиц в воздухе.

1. Механизм подачи контейнеров и индексации

Контейнеры поступают в машину для розлива напитков по воздушным конвейерам или модульным пластинчатым цепям. Винт синхронизации подачи разделяет контейнеры на одинаковые промежутки, соответствующие шагу вращающейся карусели. Звездочки, оснащенные карманными вырезами, перемещают контейнеры на механические или пневматические подъемные опоры, расположенные непосредственно под наполнительными клапанами.

2. Герметизация, создание давления и дозирование жидкости.

В системах противодавления и гравитации горловина контейнера прижимается к санитарной резиновой прокладке под соплом клапана. Для газированных продуктов срабатывание клапана CO2 создает давление внутри бутылки, чтобы выровнять давление в резервуаре до того, как поднимется жидкостное уплотнение. Жидкость течет в контейнер вдоль внутренних стенок контейнера через распределительный конус, сводя к минимуму турбулентность и захват воздуха.

3. Нюхание, выпуск газа и выгрузка контейнеров

При достижении заданного уровня наполнения или ограничения объема жидкостный клапан захлопывается. В газированных системах контролируемый процесс сброса давления, называемый впрыскиванием, открывает небольшое продувочное отверстие для безопасного выпуска газа из свободного пространства до того, как бутылка упадет с уплотнительной резины. Заполненный контейнер передается через центральные звездочки прямо на укупорочную станцию.

Советы по оптимизации принципа работы: Чтобы предотвратить чрезмерное пенообразование во время изобарного розлива, поддерживайте температуру напитка строго между 2°C и 4°C, поскольку растворимость углекислого газа быстро снижается при повышенных температурах. Убедитесь, что перекачивающие клапаны работают с плавным пропорциональным выпуском воздуха, чтобы избежать резких перепадов давления, вызывающих выкипание продукта. Убедитесь, что захваты, зажимающие шею, поддерживают равномерное натяжение, чтобы исключить проскальзывание контейнера во время индексации на высокой скорости.

Системы перистальтических наполняющих насосов

В системах перистальтических разливочных насосов используются ролики с гибкими трубками прямого вытеснения для изоляции жидкого продукта в стерильных жидкостных путях, обеспечивая точное объемное дозирование для производства специализированных напитков высокой чистоты.

Технология перистальтических насосов представляет собой специализированную часть механизмов дозирования жидкости, интегрированную в высокоточные системы розлива напитков. В отличие от традиционных поршневых или роторно-лопастных насосов, перистальтическая машина для розлива напитков полностью удерживает жидкую среду внутри непрерывного куска гибкой эластомерной трубки. Когда ротор насоса вращается, разнесенные ролики или башмаки прижимают трубку к полукруглой направляющей корпуса. Это сжимающее движение создает уплотнение прямого вытеснения, улавливая определенный объем жидкости и продвигая ее вперед через выпускное сопло. За каждой точкой сжатия упругое восстановление сжатой трубки создает непрерывный вакуум, который вытягивает жидкость из питающего резервуара, обеспечивая плавную, нетурбулентную подачу жидкости.

Основное инженерное преимущество перистальтического дозирования в машинах для розлива напитков заключается в полном исключении риска перекрестного загрязнения и разрушения механического уплотнения. Поскольку никакие внутренние шестерни, клапаны, баллоны или металлические компоненты не вступают в прямой контакт с продуктом, риск загрязнения жидкости, выброса частиц или образования очагов бактерий практически равен нулю. При переключении между различными рецептурами напитков, ароматизаторами или органическими концентратами операторы могут заменить весь тракт жидкости, заменив одноразовый или автоклавируемый комплект трубок. Эта возможность значительно сокращает время проверки CIP, расход химической промывки водой и время простоя, связанное с разборкой механического клапана на заводах по производству напитков с разными вкусами.

С точки зрения внедрения в отрасли европейские и азиатские производители напитков часто используют линии розлива с перистальтическим насосом для дорогостоящих жидких продуктов, небольших объемов специальных напитков, растительных экстрактов и микродозовых вкусовых добавок. Разработчики оборудования оптимизируют эти системы, соединяя головки перистальтических насосов с шаговыми двигателями высокого разрешения или сервоприводами переменного тока, способными разделить один оборот насоса на тысячи дискретных шагов. Эта установка обеспечивает исключительную объемную точность (часто превышающую ±0,1%), работу с жидкостью с низким сдвигом, что сохраняет вязкость жидкости, и нулевое обратное падение в сочетании с автоматическим программным обеспечением управления двигателем обратного всасывания. Установка универсальных решений для оборудования для розлива напитков, включающих перистальтические модули дозирования, позволяет производителям работать с чувствительными жидкостями без термического или сдвигового напряжения.

1. Абсолютная изоляция и целостность санитарной жидкости.

Перистальтические насосные системы гарантируют, что напиток остается инкапсулированным в стерильных трубках от резервуара для хранения до раздаточного патрубка конечного контейнера. Такое полное физическое разделение защищает чувствительные составы от смазки, загрязнения твердыми частицами и разрушения механических уплотнений, характерных для механических шестеренчатых или поршневых насосов.

2. Высокоточное дозирование и противокапельный контроль.

Контролируя вращение ротора с помощью электронного сервопривода позиционирования, перистальтические насосы обеспечивают исключительную точность объемного дозирования в различных диапазонах вязкости. В конце цикла наполнения двигатель насоса на мгновение меняет направление движения (программируемая функция обратного всасывания), отводя лишнюю жидкость из кончика сопла, чтобы предотвратить попадание капель жидкости на резьбу горловины контейнера или конвейерные ленты.

3. Сокращение технического обслуживания и быстрая переналадка.

Техническое обслуживание систем перистальтических насосов упрощается из-за отсутствия внутренних динамических уплотнений, обратных клапанов или внутренних уплотнительных колец. Профилактическое обслуживание включает периодическую проверку и замену гибкого трубчатого элемента в зависимости от расчетного срока службы гибкого механического элемента. Линейные операторы могут выполнить замену контуров подачи жидкости за считанные минуты без специального механического инструмента.

Советы по обслуживанию перистальтической системы: Регулярно контролируйте эластичность трубок и износ стенок, чтобы избежать постепенного дрейфа объема, вызванного механическим разрушением трубки. Выбирайте силикон, вулканизированный платиной, или специальные трубки из термопластика, специально рассчитанные на высокую гибкость и циклическую выносливость при непрерывном производстве жидкости. Убедитесь, что зажимы для позиционирования трубок поддерживают равномерное выравнивание без защемления, чтобы предотвратить ограничение потока или преждевременный разрыв трубки.

Комплексный технический анализ архитектуры машины для розлива напитков

Понимание того, как работает современная машина для розлива напитков, требует оценки всей экосистемы взаимосвязанных подсистем, которые образуют высокоскоростные упаковочные линии. Помимо базового дозирования жидкости, современное производство требует четкой координации между механической транспортировкой бутылок, пневматическими укупорочными турелями, электронными датчиками расхода и автоматизированными контурами обратной связи контроля качества. Конструктивная рама машины для розлива напитков служит основой для этих узлов, спроектированная с использованием сверхпрочной трубчатой ​​рамы из нержавеющей стали со встроенным наклонным желобом для сбора промывочных жидкостей и пролитой жидкости, направляя их к централизованным сливным отверстиям.

Динамика транспортировки контейнеров в машине для розлива напитков зависит от точных конфигураций манипулирования горлышком или основания. Для пластиковых контейнеров из ПЭТ технология зажима горлышка стала мировым отраслевым стандартом. Звездчатые колеса для управления горлышком поддерживают бутылки за горловые кольца во время операций ополаскивания, наполнения и укупорки. Такая конструкция дает значительное эксплуатационное преимущество: операторы линии могут изменять объем бутылей (например, с 500 мл на 1,5 л) без замены компонентов высоты подъема или направляющих пластин основания, при условии, что отделка горлышка остается идентичной. Такая конструкция подвески горловины сводит к минимуму время простоя при изменении размера контейнера, снижает риск механического раздавливания тонкостенных легких ПЭТ-контейнеров и обеспечивает постоянное выравнивание сопла по отношению к горлышку при различных скоростях линии.

Коллекторы подачи жидкости и основные распределительные чаши представляют собой еще одну важную инженерную область машины для розлива напитков. Напиток поступает в центральную распределительную чашу через поворотный коллектор, установленный в верхней части карусели. Датчики уровня внутри резервуара поддерживают постоянную высоту напора жидкости с помощью пропорциональных впускных регулирующих клапанов или подающих насосов с частотным управлением. Поддержание стабильного уровня жидкости важно для гравитационных и изобарических систем, поскольку колебания глубины жидкости напрямую влияют на гидростатическое давление и скорость потока через наполнительные клапаны. Усовершенствованные системы розлива напитков включают непрерывную азотную подушку внутри основной чаши, заменяя атмосферный воздух инертным газом, чтобы предотвратить окисление продукта во время длительных производственных смен.

Укупорочный механизм представляет собой последний жизненно важный этап в установке трехблочной машины для розлива напитков. Укупорочные турели механически синхронизированы с загрузочной каруселью посредством прямой зубчатой ​​передачи или сервоприводов с электронной синхронизацией. Для пластиковых винтовых крышек повсеместно предпочтительны укупорочные головки с магнитным гистерезисом. Эти головки применяют точный магнитный крутящий момент для затяжки крышек, не повреждая пластиковую отделку и не срывая выступы резьбы. Если сопротивление крышки превышает заданный предел магнитной муфты, головка безопасно скользит, обеспечивая идентичное герметичное уплотнение каждого контейнера. Интеграция датчиков визуального контроля после укупорочной турели немедленно проверяет высоту установки крышки, угол наклона и целостность кольца контроля вскрытия, автоматически отбраковывая дефектные бутылки в дальнейшем.

Инвестиции в усовершенствованные машины для розлива напитков, оснащенные встроенными моечными стаканами CIP, автоматическими центральными смазочными коллекторами и удаленной диагностикой в ​​реальном времени, позволяют заводам по производству напитков достичь общей эффективности оборудования (OEE), превышающей 95%. Выбрав правильную технологию разливочного клапана — гравитационного, изобарного, горячего розлива или перистальтического — производители напитков обеспечивают долгосрочную эксплуатационную надежность, точный объемный контроль и бескомпромиссное качество продукции в глобальных дистрибьюторских сетях.
