Как уменьшить пенообразование во время наполнения CSD

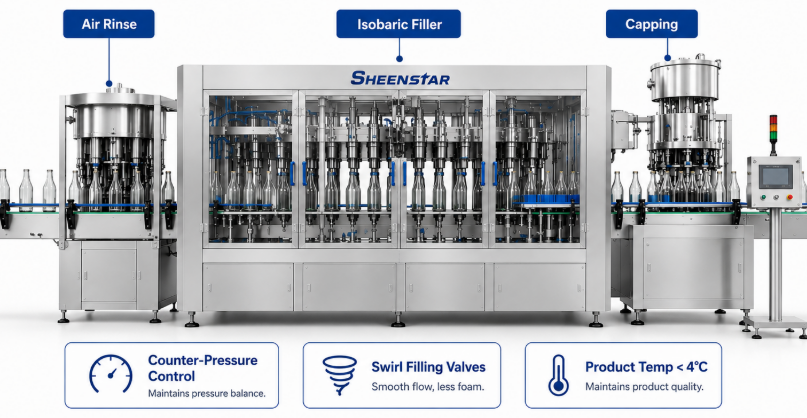

Уменьшение пенообразования при розливе газированных безалкогольных напитков (CSD) требует систематического жидкостно-механического контроля во всей архитектуре розлива, в частности, поддержания точного равновесия противодавления, охлаждения напитков до температуры ниже 4°C, оптимизации динамики ламинарного потока с помощью клапанов розлива с вихревыми пластинами, поддержания стабильных механических профилей разлива и внедрения интегрированной линии розлива CSD в стеклянные бутылки, оснащенной санитарно-изобарическими системами компенсации давления.

Краткий обзор

1. Почему происходит пенообразование при заполнении ЦД

Пенообразование при производстве газированных безалкогольных напитков происходит, когда растворенный диоксид углерода быстро десорбируется из жидкой фазы в газообразную из-за резких перепадов давления, повышенных температур продукта, трения о граничной стенке или механической турбулентности, возникающей во время транспортировки жидкости.

Основная физика, управляющая карбонизацией напитков, основана на динамическом термодинамическом равновесии между жидкой водой, растворенной углекислотой и газообразным диоксидом углерода. В условиях промышленного производства поддержание этого равновесия является основной инженерной задачей. Когда газированная жидкость течет через разливочное устройство в пустой контейнер, любое возмущение градиента давления приводит к слиянию растворенных молекул CO₂ в микропузырьки. Это явление, известное как дегазация или нуклеация, ускоряется, когда кинетическая энергия передается потоку жидкости за счет резкого изменения направления, высокоскоростного удара жидкости или шероховатости поверхности внутри перекачивающего трубопровода и стенок контейнера. На современной линии розлива CSD в стеклянные бутылки динамика жидкости должна регулироваться точными механическими параметрами жидкости, чтобы предотвратить катастрофическую потерю объема и изменение чистого веса наполнения, вызванное неконтролируемым расширением пены.

С инженерной точки зрения образование пены во время наполнения приводит к серьезной неэффективности эксплуатации. Когда газированная пена расширяется в зону горлышка контейнера, она вытесняет предполагаемый объем жидкости, что приводит к недостаточному наполнению упаковок, неправильной высоте наполнения и чрезмерным потерям выхода напитка. Кроме того, присутствие пены во время транспортировки бутылки к коронеру или укупорщику приводит к выплескиванию жидкости, сильному загрязнению горлышка бутылки и повышенному риску микробиологической порчи вокруг уплотняющей кромки. Понимание коренных причин пенообразования требует детальной оценки термодинамики жидкости, химического состава поверхности контейнера и механических взаимодействий разливочной машины на каждом этапе цикла дозирования.

Чтобы систематически диагностировать и устранять образование пены при розливе газированных напитков, инженеры предприятий должны изучить три отдельные категории рабочих векторов: поведение молекулярного газа при переменных профилях давления/температуры, физическое поверхностное трение, создаваемое внутренней геометрией контейнера, и механический сдвиг, вызываемый клапанами дозирования жидкости и насосами распределения продукта.

Поведение CO₂ в газированных напитках

Поведение растворенного углекислого газа в матрицах напитков на водной основе строго регулируется законом Генри, который гласит, что при постоянной температуре количество растворенного газа в жидкости прямо пропорционально парциальному давлению этого газа над жидкостью. Растворимость углекислого газа увеличивается экспоненциально по мере снижения температуры напитка и увеличения рабочего давления в системе. В типичных рецептурах газированных безалкогольных напитков концентрация CO₂ колеблется от 3,0 до 9,0 граммов на литр (от 1,5 до 4,5 объемов газа). Когда жидкость под давлением, содержащая растворенный газ, испытывает внезапное снижение давления до атмосферного уровня без контроля противодавления, жидкая матрица становится перенасыщенной. Эта термодинамическая нестабильность вытесняет газ из раствора, создавая плотную микропену в течение миллисекунд.

Влияние упаковочного материала

Физическая структура и характеристики поверхности контейнера играют важную роль в зародышеобразовании пены. Стеклянные контейнеры имеют профили поверхностной энергии и микроскопическую шероховатость поверхности, отличные от ПЭТ или алюминиевых банок. Внутренние микротрещины, производственные дефекты или остатки твердых частиц на боковых стенках стекла действуют как места энергичного зарождения, где пузырьки газа легко закрепляются, расширяются и отделяются. Кроме того, тепловая инерция толстостенной стеклянной тары может повысить температуру поступающего холодного напитка при контакте, если тара хранится в некондиционируемых складских помещениях. Внедрение автоматизированной линии розлива CSD в стеклянные бутылки, оснащенной форсунками для термообработки перед промывкой, снижает разницу в поверхностном натяжении и стабилизирует температуру контакта контейнера до срабатывания жидкостного клапана.

Причины, связанные с машиной

Дефекты механического оборудования и неоптимальные настройки клапанов являются основной причиной хронического пенообразования во время коммерческого розлива. К механическим факторам относятся вибрация, передающаяся через делительный круг главной карусели наполнителя, изношенные эластомерные уплотнительные прокладки внутри заправочных клапанов, несоосность центрирующих колоколов контейнера, резкое замедление жидкости и неправильные профили выхлопных газов. Если клапан наполнения не может обеспечить полную герметичность прилегания к горловине бутылки во время предварительного повышения давления, утечки давления нарушают изобарное состояние, провоцируя бурное всплеск жидкости и образование густой пены внутри узла наполнительной трубки.

2. Контроль температуры: основа снижения пенообразования

Поддержание постоянной температуры продукта в диапазоне от 2°C до 4°C на всех этапах приготовления, хранения и розлива напитков обеспечивает базовую термодинамическую стабильность, необходимую для максимизации растворимости CO₂ и устранения внезапного вспенивания во время изобарного наполнения контейнеров.

Контроль температуры представляет собой основной рабочий параметр, определяющий стабильность газа при производстве газированных напитков. Согласно химической термодинамике, коэффициент поглощения углекислого газа в водных растворах значительно падает с повышением температуры жидкости. Например, при температуре 2°C и давлении 3,0 бар вода может удерживать примерно 6,5 граммов растворенного CO₂ на литр; повышение температуры до 12°C при том же давлении снижает растворимость более чем на 30 процентов. Когда теплый продукт попадает в изобарическую разливочную чашу, уменьшение молекулярной силы связи между молекулами воды и углекислым газом приводит к немедленному отделению газа. Следовательно, высокоскоростное производство напитков на современной линии розлива CSD в стеклянные бутылки опирается на высокоточные пластинчатые теплообменники и изолированные контуры рециркуляции продукта, которые гарантируют, что продукт, подаваемый в разливочную чашу, остается строго в пределах заданных температурных порогов.

Помимо управления температурой напитков, с такой же точностью необходимо управлять тепловой динамикой контейнеров. Холодный газированный напиток, попадая в теплую стеклянную бутылку, испытывает немедленную локализованную передачу тепла в пограничном слое. Стекло обладает высокой удельной теплоемкостью, а это означает, что теплые стеклянные бутылки сохраняют значительную тепловую энергию. Когда жидкость с температурой 2°C контактирует с внутренней стенкой стекла с температурой 25°C, локализованная граница раздела жидкости быстро нагревается до 8°C или выше, создавая локальное падение растворимости газа прямо на границе контейнера. Этот термический удар вызывает мгновенное зарождение кристаллов вдоль стенок контейнера, в результате чего образуется пена, которая быстро поднимается к горлышку. Автоматические системы ополаскивания бутылок охлажденной водой для ополаскивания часто интегрируются в высокоскоростные линии для предварительного охлаждения стенок контейнера перед входом в турель.

Европейские производители напитков и ведущие международные проектировщики упаковочных предприятий уделяют большое внимание энергоэффективным системам управления температурным режимом, которые объединяют контуры вторичного гликолевого охлаждения с замкнутым контуром контроля наполнения чаши. Эти расширенные конфигурации оснащены датчиками температуры RTD, установленными непосредственно внутри полости для жидкости наливной емкости и постоянно сообщающимися с модулирующими клапанами подачи жидкости. Если температура напитка внутри линии поднимается выше 4,5°C, автоматические блокировки приостанавливают индексацию карусели розлива или перенаправляют продукт во вторичный контур выдержки до восстановления теплового равновесия. Такой точный контроль температуры обеспечивает точность заполнения сетки, сводит к минимуму потери продукта и обеспечивает непрерывную высокоэффективную работу линии.

Принцип термодинамического обслуживания : Обеспечьте калибровку перепада давления гликоля в пластинчатом теплообменнике раз в две недели, а датчики температуры внутри центрального распределительного коллектора проходят трехточечную проверку в ледяной ванне каждые 500 часов работы, чтобы предотвратить необнаруженный тепловой дрейф при высокоскоростных циклах наполнения.

3. Контроль давления: балансировка потока и стабильность CO₂

Точный многоступенчатый контроль изобарического давления уравновешивает перепад давления между газовым коллектором наполнительной камеры и внутренней частью контейнера, обеспечивая плавную, нетурбулентную гравитационную перекачку жидкости в условиях уравновешенного противодавления.

Фундаментальный принцип работы изобарного дозирования газированных напитков заключается в уравнивании внутреннего давления газа в пустом контейнере с давлением в свободном пространстве основной чаши для хранения жидкости перед открытием порта для дозирования жидкости. На современной высокоскоростной линии розлива CSD в стеклянные бутылки этот процесс выполняется в несколько временных фаз, управляемых последовательностями электропневматических механических клапанов. Сначала контейнер поднимают и плотно прижимают к центрирующему колоколу. Затем вакуумные насосы предварительной откачки вытягивают воздух из баллона, чтобы исключить поглощение кислорода и предотвратить скачки давления во время наддува. Затем в контейнер впрыскивают стерильный газ противодавления CO₂ до тех пор, пока внутреннее давление в баллоне не будет соответствовать точному изобарическому рабочему уровню наполнительной чаши (обычно между 2,5 и 4,5 барами манометрического давления).

После достижения точного выравнивания давления механические пружины или пневматические приводы поднимают шток жидкостного клапана. Поскольку давление газа внутри контейнера соответствует давлению в свободном пространстве чаши, газированный напиток не вспыхивает и не бурно вздымается. Вместо этого жидкость плавно и равномерно течет в бутылку, движимая исключительно гравитационным статическим давлением напора. Чтобы поддерживать стабильные скорости потока жидкости без создания турбулентности жидкости, газ, вытесняемый поступающей жидкостью, должен непрерывно откачиваться через специальную вентиляционную трубку обратного газа обратно в свободное пространство наполнительной чаши или в отдельный газосборный коллектор. Если проход обратного газа испытывает ограничения или колебания давления, скорость жидкости резко колеблется, что приводит к отрыву пограничного слоя и расширению плотной пены.

После завершения фазы дозирования жидкости контроль давления переходит в фазу критического снижения давления (сброса давления). Прямое воздействие на полностью газированную жидкость под давлением 4,0 бар атмосферного давления окружающей среды (1,0 бар) приведет к мгновенному взрыву пены из горлышка бутылки. Чтобы предотвратить это, многоступенчатые электропневматические перепускные клапаны выполняют контролируемое многоступенчатое снижение давления. Первоначальный вдох снижает внутреннее давление в свободном пространстве с 4,0 бар до промежуточного давления выдержки примерно от 1,2 до 1,5 бар, позволяя микропузырькам, захваченным в поверхностном слое жидкости, мирно сливаться. Затем во время вторичной фазы медленного выпуска оставшееся давление в свободном пространстве стравливается до атмосферного уровня, после чего контейнер отделяется от центрирующего колокола и выходит к выпускному звездочке.

4. Конструкция наполнительного клапана: разработка пены

Современная технология наливных клапанов исключает образование пены благодаря специальным дефлекторам жидкости с вихревым потоком, двухскоростным золотникам с электропневматическим управлением и полированным ламинарным каналам потока, которые минимизируют внутреннее напряжение сдвига жидкости.

Конструкция клапана наполнения жидкостью представляет собой механическое ядро ​​любой высокопроизводительной упаковочной линии. Исторически простые механические подпружиненные клапаны противодавления полагались на фиксированные механические расцепляющие кулачки для открытия и закрытия путей подачи жидкости. Однако в современном высокоскоростном оборудовании для производства напитков используются сложные электропневматические разливочные клапаны, оснащенные независимыми электромагнитными приводами, электронными расходомерами или высокоточными магнитными датчиками уровня. На современной линии розлива CSD в стеклянные бутылки эти электронные клапаны розлива позволяют операторам линии точно программировать параметры дозирования жидкости на основе конкретных уровней карбонизации напитка, параметров вязкости и геометрических профилей контейнера, устраняя механический люфт и обеспечивая повторяемую кинетику ламинарного потока.

Основной особенностью конструкции клапана для снижения пенообразования является включение внутреннего распределителя жидкости или завихряющей пластины, расположенного на выпускном наконечнике штока клапана. Вместо того, чтобы позволить газированной жидкости падать прямо в центр бутылки турбулентным потоком свободного падения, вихревой дефлектор направляет поступающую жидкость наружу, к внутренней стеклянной боковой стенке. Жидкость образует непрерывную тонкую зонтическую пленку, которая плавно и равномерно скатывается по стенке контейнера. Такое ламинарное распределение потока по стенкам устраняет кинетические ударные силы на дне бутылки, значительно снижая напряжение сдвига и удерживая растворенный CO₂ надежно запертым в жидкой матрице на протяжении всей фазы высокоскоростного наполнения.

Кроме того, современные наполнительные клапаны оснащены двухскоростной технологией наполнения. В начале цикла дозирования жидкости клапан открывается в фазу ограниченного медленного потока (приблизительно 20–30 % от максимального объемного расхода), чтобы обеспечить стабильный уровень жидкости на дне бутылки без турбулентности брызг. Как только нижнее изогнутое дно бутылки закрыто, электропневматический привод переключается в режим полного открытия с быстрым потоком, чтобы максимизировать эффективность пропускной способности. Когда уровень жидкости приближается к конечной высоте наполнения, клапан возвращается к конечной фазе медленного потока перед полным закрытием. Эта контролируемая кривая скорости сводит к минимуму образование поверхностных волн, предотвращая образование пены прямо в критической зоне горловины, где определяется точность объема заполнения.

5. Интеграция проектирования линии и настроек машины.

Интеграция механической конструкции линии с синхронизированным управлением движением машины исключает механические удары контейнера, скачки скорости линии и вибрацию конструкции, защищая стабильность газированной жидкости в высокоскоростных транспортных турелях.

Устранение пены во время высокоскоростного розлива требует не только самого клапана наполнения, но и оценки целостной механической конструкции карусели для обработки контейнеров и транспортно-транспортного оборудования. Механическая вибрация и физические удары, испытываемые контейнерами во время высокоскоростной транспортировки, представляют собой основные внешние факторы зарождения пены. Когда стеклянная бутылка, содержащая газированную жидкость, подвергается резкому боковому ускорению, рывкам на конвейерных лентах или жесткому механическому контакту в передаточных звездочках, волны давления распространяются через столб жидкости. Эти акустические и механические воздействия энергии вызывают мгновенное отделение пузырьков газа. В высокопроизводительных приложениях, связанных с линией розлива CSD в стеклянные бутылки , необходимо спроектировать механическое движение, обеспечивающее сверхплавную, непрерывную синхронизацию линии шага от подающего шнека на входе бутылки до разгрузочного стола укупорщика.

Европейские технические стандарты и лучшие мировые инженерные практики подчеркивают использование серводвигателей с прямым приводом во всех карусельных револьверных головках, подающих червячных винтах и ​​звездочках, полностью заменяя устаревшие коробки передач и механические приводные валы. Электронная синхронизация с сервоприводом позволяет осуществлять непрерывный мониторинг и плавную регулировку кривых ускорения и замедления. Если следующая упаковочная машина испытывает временное замедление, вся система наполнения плавно замедляется по заранее запрограммированной параболической кривой, а не внезапно резко останавливается. Предотвращение внезапных механических ударов с остановкой и движением удерживает жидкость внутри частично заполненных бутылок неподвижно, подавляя образование пены при неожиданном изменении скорости линии.

Кроме того, жесткость конструкции рамы машины и демпфирование акустического резонанса играют жизненно важную роль в производительности наполнения на высоких скоростях. Тяжелые стальные опорные рамы, заполненные бетоном или специальными вибропоглощающими составами, изолируют основную наполнительную чашу и подъемные цилиндры контейнера от вибраций установки, передаваемых полом. В сочетании с прецизионными синтетическими звездочками, изготовленными на станке с ЧПУ и имеющими форму карманов, профиль которых точно соответствует внешнему диаметру стеклянной бутылки, передача структурной вибрации на столб жидкости практически исключена. Эта механическая стабильность гарантирует, что газированная жидкость остается в спокойном, ненарушенном состоянии во время процедур предварительного вакуумирования, противодавления, наполнения жидкостью и вдыхания.

6. Оперативные методы минимизации пены

Соблюдение строгой эксплуатационной дисциплины, включая горячую химическую очистку CIP, полную деаэрацию воды, протоколы смачивания поверхности контейнеров и регулярную замену эластомерных уплотнений, обеспечивает долгосрочную эксплуатационную свободу от хронического производственного пенообразования.

В то время как машиностроение и автоматизированное управление давлением составляют аппаратную основу для пеноподавления, эксплуатационные протоколы, выполняемые обслуживающим персоналом предприятия, определяют ежедневную эффективность производства. Важнейшим эксплуатационным фактором, который часто упускают из виду, является качество санитарной очистки линии (CIP). Остаточные отложения напитков, кристаллизация сахарного сиропа, накопление минеральных отложений или микробиологическая биопленка внутри каналов наполняющего клапана создают локальные микрошероховатости. Эти отложения действуют как высокоэнергетические точки зародышеобразования, которые нарушают ламинарный поток жидкости и вызывают интенсивное пенообразование во время наполнения. Запуск автоматизированных циклов CIP-мойки с контролируемой температурой с использованием каустической соды (NaOH) с последующей кислотной дезинфекцией восстанавливает гладкость поверхности нержавеющей стали (Ra < 0,4 мкм) и гарантирует гигиеничность прохождения жидкости без трения.

Управление качеством воды и растворенным кислородом (РК) представляет собой еще один важный вектор деятельности в производстве безалкогольных напитков. Сырая вода, используемая для смешивания напитков, содержит растворенные атмосферные газы, в первую очередь азот и кислород. Поскольку азот обладает низкой растворимостью в воде, недеаэрированная техническая вода выделяет микропузырьки газа при перепадах давления карбонизации, вызывая массовое вторичное пенообразование по всей карусели наполнения. Установка многоступенчатых вакуумных деаэрационных колонн перед блоком дозирования сиропа снижает уровень растворенного кислорода ниже 0,5 частей на миллион, обеспечивая стабильную жидкую матрицу, которая эффективно поглощает и удерживает углекислый газ во время высокоскоростного розлива на линии розлива CSD в стеклянные бутылки..

Наконец, процедуры профилактического обслуживания, ориентированные на эластомерные компоненты, представляют собой решающую защиту от неожиданных выбросов пены. Уплотнения наполняющих клапанов, диафрагмы всасывающих клапанов, прокладки вакуумных линий и центрирующие колокольные уплотнения подвергаются постоянному механическому изгибу, воздействию агрессивных дезинфицирующих химикатов и высокому рабочему давлению. Со временем эксплуатации возникают микротрещины и затвердевание материала. Поврежденное уплотнение допускает незначительные утечки давления во время противодавления, нарушая необходимый изобарический баланс давления и вызывая мгновенное всплески напитка. Установление строгих графиков профилактического обслуживания с заменой всех мягких эластомерных уплотнительных элементов каждые 2000 часов работы гарантирует полную целостность давления в системе и бесперебойную работу на высоких скоростях.

Протокол оперативного устранения неполадок : В случае локального прерывистого пенообразования на определенных наполнительных головках немедленно проведите испытание на падение давления в сухом состоянии в соответствующем контуре клапана, чтобы обнаружить внутреннюю утечку седла или повреждение перепускных диафрагм перед регулировкой общих настроек давления в наливной чаше.
